接地引出装置

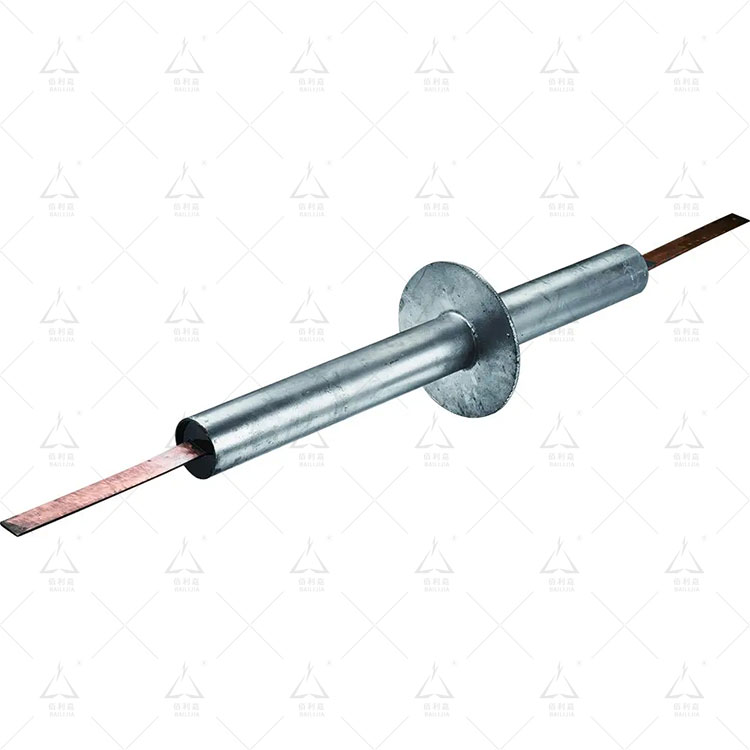

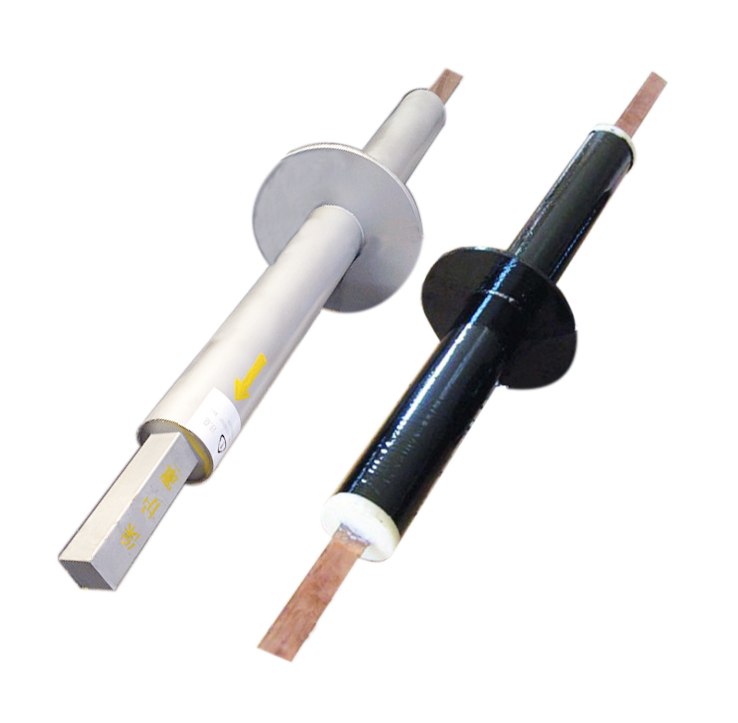

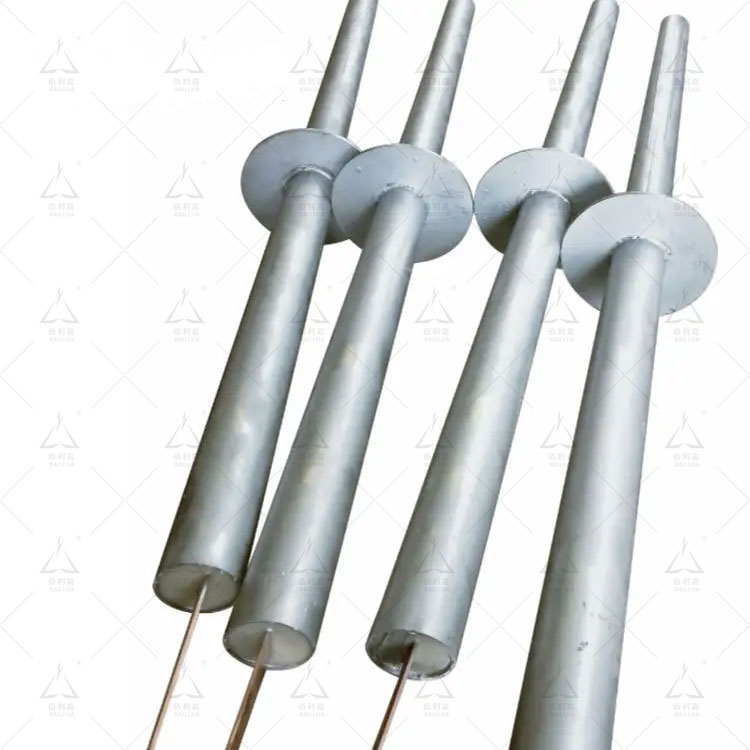

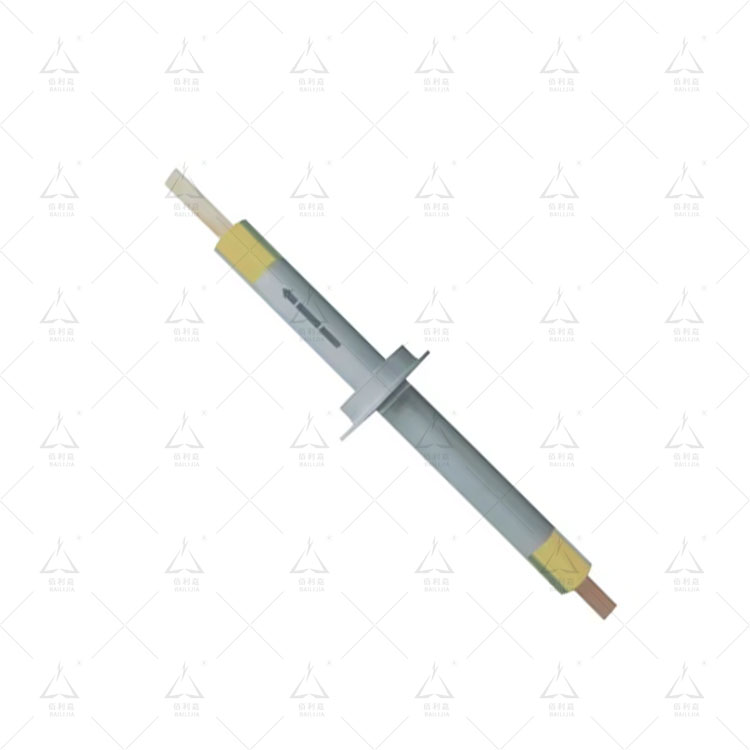

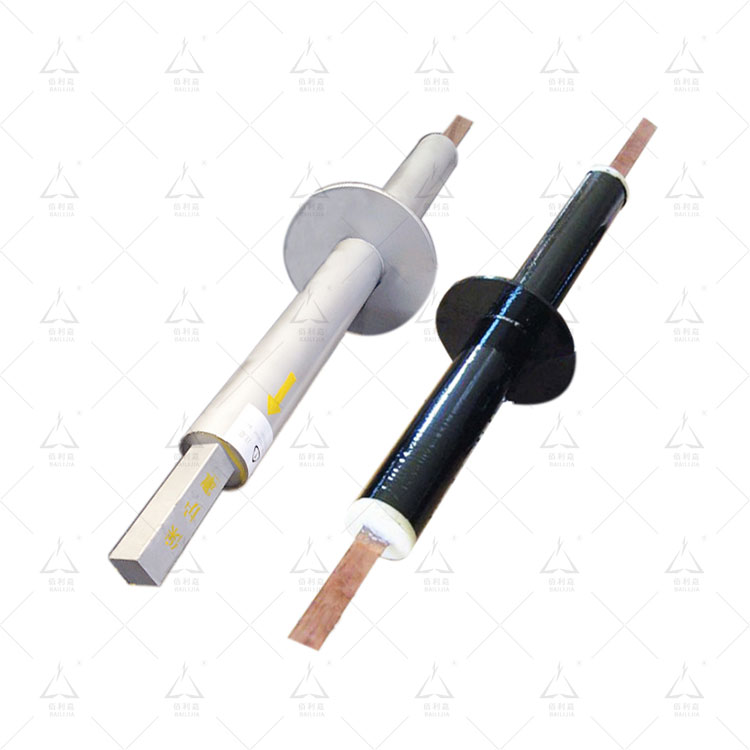

产品介绍:▲接地引出装置是由保护筒(管)、止水环、接地引出线(一般是50*5的紫铜排)、绝缘填充材料(环氧树脂)等几部分构成。保护筒(管)选用不锈钢材料,接地引出线采用t2铜排,保护筒(管)中空部分填充绝缘材料。
▲接地引出装置主要应用于轨道交通系统(例如地铁、城铁等)的接地网中,可实现在地铁站台电力设备接地、信号设备接地和防雷接地与综合接地网相连接时能有效防水,且能很好的达到杂散电流防护要求。
接地引出装置
产品介绍:▲接地引出装置是由保护筒(管)、止水环、接地引出线(一般是50*5的紫铜排)、绝缘填充材料(环氧树脂)等几部分构成。保护筒(管)选用不锈钢材料,接地引出线采用t2铜排,保护筒(管)中空部分填充绝缘材料。
▲接地引出装置主要应用于轨道交通系统(例如地铁、城铁等)的接地网中,可实现在地铁站台电力设备接地、信号设备接地和防雷接地与综合接地网相连接时能有效防水,且能很好的达到杂散电流防护要求。
全国资讯热线
0575-86336030
产品详情PRODUCT ADVANTAGE全国服务热线:0575-86336030
提高导电性能导电性能是传统接地材料钢的2.5倍IMPROVED CONDUCTIVITY
质量认证荣获IS09001 、CE、BV质量认证QUALITY CERTIFICATION
方案定制为客户量身定制防雷接地方案PLAN TO CUSTOMIZE
产品细节展示
PRODUCT DETAILS DISPLAY
原材料标准
▲铜排:50×5mm的T2紫铜排;

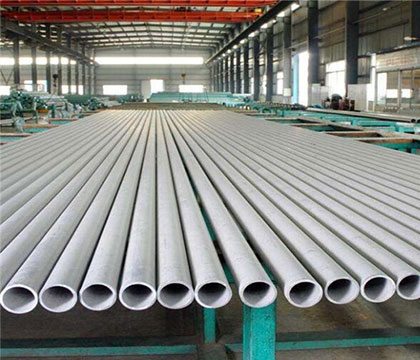

▲铜管:304不锈钢管;
规格标准
▲结构合理、工艺先进、质量稳定可靠、
施工安装方便、深受业主和施工单位青睐;
▲接地引出线规格为50×5mm的T2紫铜排
和Φ108的304不锈钢管;
▲外观标准:表面无瑕疵;
性能标准
▲绝缘电阻≥200MΩ;

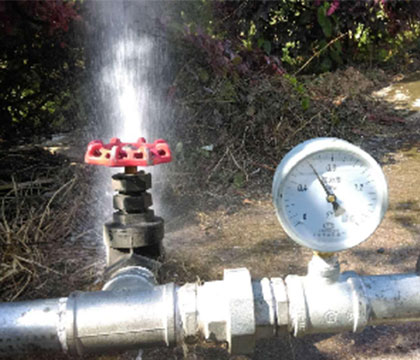

▲水压实验≥0.4MPa;
▲有效防止地下水渗出,
能很好的屏蔽杂散电流;
工艺标准
▲激光切割外径为310×内径108×厚10的法兰盘,
外径108×厚4的304不锈钢管按客户需要的长度下料;
▲将法兰盘焊接到不锈钢管指定位置,打磨光滑;
▲截面积50×5的铜排安置到不锈钢管内,尼龙块固定;
▲环氧树脂分3-4次灌到不锈钢管内;
▲用方管保护两端露出的铜排;

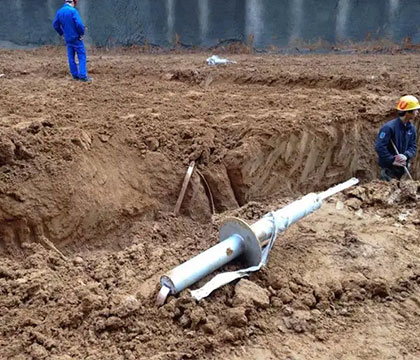

安装注意事项
▲接地引出装置保护管高出土建结构面100mm,
接地引出线的预留长度高出保护管口不小于400mm;
▲接地引出线引出点(引出车站结构底板)的位置,
应位于站台板下夹层内电缆井附近或站台层
强/弱电设备用房下电缆夹层内,避开轨底风道、
结构墙及轨道等,引出点的位置需经相关专业确认;
▲接地引出线与接地网的连接采用放热焊接方式。
